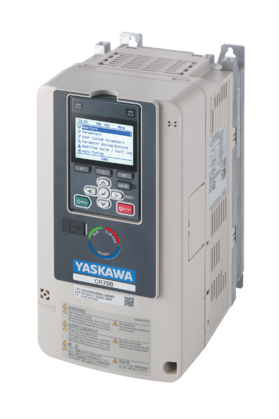

CR700 Series
CIPR-CR70C4031BBA
Perspectiva general
Las mejoras continuas de las funciones clave para las aplicaciones de grúa han ganado la confianza de nuestros clientes durante más de 30 años. El CR700 equilibra la aplicación de la grúa a la perfección. Gracias a sus innovadoras ventajas de diseño, el variador de grúa CR700 le ayuda a reducir la inversión inicial para la construcción de la fábrica, le ayuda a aumentar su productividad, disminuye los esfuerzos para el mantenimiento diario y ayuda a reducir el consumo de energía.
- Control de posición sincrónico y aplicación en tándem
- Función antibalanceo
- Función de carga ligera
- y muchas más funciones para su aplicación de grúa
Detalles técnicos
- Potencia de entrada
- 400 V
- Intensidad Nominal de Salida (HD)
- 31 A
- 50% ED Rated Output Current
- x Nº
- Overload Tolerance (ND)
- 120 % for 60 s
- Overload Tolerance (HD)
- 150 % for 60 s
- Intensidad Salida Motor Máx. (HD)
- 15 kW
- Potencia de entrada de las fases
- 3 fases
- Filtro EMC
- ✓ Sí
- Tipo de motor
- Induction motor
- Encoder
- ✓ Sí
- Cumplimiento de estándares
- CE, RoHS, UL, UKCA
- Temperatura ambiente (Mín.)
- -10 °C
- Temperatura ambiente (Máx.)
- 50 °C
- Altura
- 300 mm
- Ancho
- 180 mm
- Profundidad
- 202 mm
- Peso
- 6 kg
- Cooling method
- Air cooling
- Envolvente
- IP20
- Especificaciones Medioambientales
- Standard
- Analog Input
- 3
- Analog Output
- 2
- Digital Input
- 8
- Digital Output
- 4
- Safety Level
- SIL3
- Performance Level
- PL e
- Torque Control
- Standard
- Transistor de frenado
- Built-in
- Motor Thermal Protection
- Standard
- Max Output Frequency
- 590 Hz
