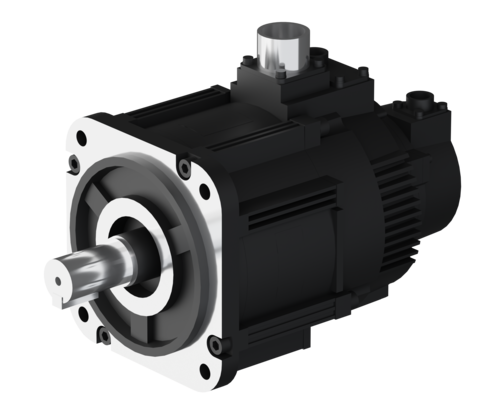

SGMXG
SGMXG-09AWA2CA1
Quality. Precision. Dynamics.
Inicio Productos Motion Control Sigma-X Rotary servomotors SGMXG SGMXG-09AWA2CA1
Perspectiva general
Las mayores demandas de potencia de los grandes componentes de automatización utilizan el sólido rendimiento del SGMXG. Estos servomotores ocupan poco espacio, pero proporcionan un par más alto manteniendo una inercia dentro de la gama media. Los pares nominales de la familia SGMXG llegan hasta 95,2 Nm. El SGMXG ofrece una velocidad nominal de 1.500 rpm, lo que proporciona un rendimiento rápido y constante en una amplia gama de potencias. La resolución de 26 bits del codificador mantiene una precisión posicional líder en el sector en todo el espectro de potencias.
Detalles técnicos
- Potencia de entrada
- 200 V
- Rated output
- 0.85 kW
- Shaft end
- Straight without key
- Encoder resolution
- 26 bit
- Encoder type
- Batteryless absolute
- Options
- With holding brake (24 VDC)
- Altura
- 169 mm
- Ancho
- 130 mm
- Profundidad
- 237 mm
- Peso
- 7.5 kg
- Allowable Load Moment of Inertia
- 5 Times
- Par nominal
- 5.39 Nm
- Instantaneous maximum torque
- 14.2 Nm
- Rated Motor Speed
- 1000 1/min
- Maximum motor speed
- 4000 1/min
- Motor Moment of Inertia
- 16 x10⁻⁴ kg·m²
- Flange Dimension (LC)
- 145 mm
- Flange Diameter (LA)
- 130 mm
- Shaft End Diameter (S)
- 24 mm
- Shaft End Length (Q)
- 40 mm
