SGMXA
SGMXA-02AWA61A1
Quality. Precision. Dynamics.
Inicio Productos Motion Control Sigma-X Rotary servomotors SGMXA SGMXA-02AWA61A1
Perspectiva general

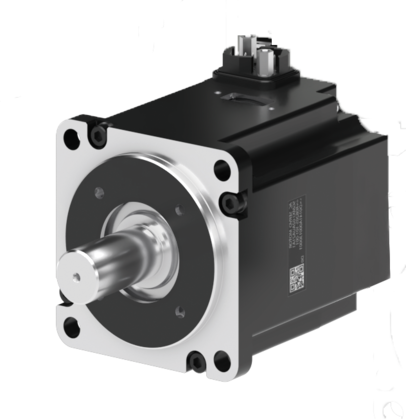

El SGMXA, el caballo de batalla de uso general de la línea Sigma-X, está disponible en una amplia gama de tamaños y cubre el espectro de capacidades de baja a media potencia. Estos servomotores rotativos sin escobillas pueden producir una alta tasa en un tamaño de paquete compacto. Los servomotores SGMXA también están diseñados para ofrecer un alto rendimiento de par cuando una aplicación lo requiere. La resolución de 26 bits del codificador mantiene una precisión posicional líder en el sector en todo el espectro de potencias.
Detalles técnicos
- Potencia de entrada
- 200 V
- Rated output
- 0.2 kW
- Shaft end
- Straight with key and tap
- Encoder resolution
- 26 bit
- Encoder type
- Batteryless absolute
- Options
- Without options
- Altura
- 74.5 mm
- Ancho
- 60 mm
- Profundidad
- 106 mm
- Peso
- 0.9 kg
- Allowable Load Moment of Inertia
- 30 Times
- Par nominal
- 0.637 Nm
- Instantaneous maximum torque
- 2.23 Nm
- Rated Motor Speed
- 3000 1/min
- Maximum motor speed
- 7000 1/min
- Motor Moment of Inertia
- 0.143 x10⁻⁴ kg·m²
- Flange Dimension (LC)
- 60 mm
- Flange Diameter (LA)
- 70 mm
- Shaft End Diameter (S)
- 14 mm
- Shaft End Length (Q)
- 30 mm
Descargas
| Nombre | |||
| CAD for Sigma-X Servodrive SGMXA-02AWA61A CAD/CAE | | CAD/CAE | ||
|
Sigma-X 200V Product Catalog
YEU_MuC_Sigma-X_200V_KAEP2V_EN_V1 Brochures/Catalogs | inglés |
Brochures/Catalogs | inglés | |
|
EU and UKCA Declaration of Conformity AC Servo Motor Sigma-X Series SGMXA, SGMXJ, SGMXG, SGMXP
Sigma-X AC Servo Motor Series SGMXA, SGMXJ, SGMXG, SGMXP, Low Voltage Directive, Electromagnetic Compatibility Directive, RoHS Directive, DoC-No. 900-266-584 issued March 8th, 2023 Certification | |
Certification |
