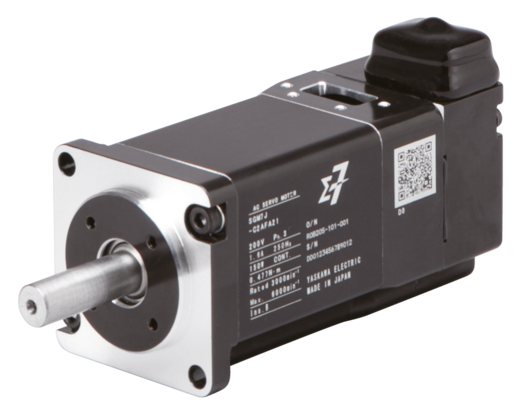

SGM7J
SGM7J-04A6A6C
Gran rendimiento
Perspectiva general
Optimice la adaptación de carga para cargas de menor capacidad con este servomotor de inercia media que cumple con nuestra reputación de fiabilidad excepcional.
- Codificador de 24 bits de alta resolución instalado
- Eficiencia elevada, reducida generación de calor
- Reducción de hasta un 20%
- Brida compatible con Sigma-5
- Inercia media, alta velocidad
Detalles técnicos
- Potencia de entrada
- 200 V
- Rated output
- 0.4 kW
- Shaft end
- Straight with key and tap
- Encoder resolution
- 24 bit
- Encoder type
- Batteryless absolute
- Options
- With holding brake (24 VDC)
- Altura
- 74.7 mm
- Ancho
- 60 mm
- Profundidad
- 164 mm
- Peso
- 1.7 kg
- Allowable Load Moment of Inertia
- 10 Times
- Par nominal
- 1.27 Nm
- Instantaneous maximum torque
- 4.46 Nm
- Rated Motor Speed
- 3000 1/min
- Maximum motor speed
- 6000 1/min
- Motor Moment of Inertia
- 0.487 x10⁻⁴ kg·m²
- Flange Dimension (LC)
- 60 mm
- Flange Diameter (LA)
- 70 mm
- Shaft End Diameter (S)
- 14 mm
- Shaft End Length (Q)
- 30 mm
