Pantallas de líneas

Pantallas de líneas

Operación y monitoreo

Perspectiva general

Las pantallas de línea se utilizan para la operación y el monitoreo de los parámetros del proceso en maquinaria, planta y edificios.

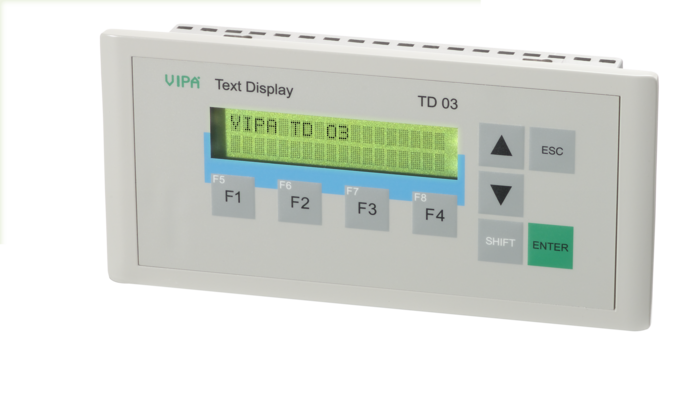

TD 03 - Pantalla de texto

El compacto VIPA Text Display TD 03 muestra a través de una pantalla LCD retroiluminada mensajes de texto definidos. Las entradas y salidas, y los parámetros del proceso se pueden configurar a través de las teclas de membrana y cambiar. La configuración de los mensajes y el bloque de parámetros se realiza utilizando el TD-Wizard de VIPA. El menú se puede seleccionar en inglés y alemán. La pantalla de texto está diseñada para usarse en combinación con las CPU VIPA 11x, 21x, 31x, 51x y las CPU S7-300 / 400 diseñadas por Siemens.

OP 03 - Panel del operador

El VIPA Operator Panel OP 03 es particularmente adecuado para operar y monitorear pequeñas aplicaciones junto con las CPU VIPA 11x, 21x, 31x, 51x y las CPU Siemens S7-300 / 400. Se pueden conectar hasta siete OP a una CPU y hasta 2 CPU a un OP 03 a través de la interfaz MPI. Para gestionar y procesar notificaciones y datos operativos, hay disponible una memoria de usuario de 256 kByte. La planificación del proyecto se lleva a cabo con VIPA OP-Manager o Siemens ProTool.

CC 03 - Commander Compact

En el VIPA Commander Compact CC 03 se integra una CPU PLC, programable con Siemens STEP7. Además de la memoria de usuario de 128 kByte, la CPU tiene un programa de 16/24/32 kByte y memoria de carga de 24/32/40 kByte (según la versión). Además, 16 entradas y salidas digitales están integradas. El CC 03 es expandible con hasta cuatro módulos de 100V o 200V (se admiten 160 entradas/salidas digitales, o hasta 32 entradas/salidas analógicas respectivamente).

Características

  • Pantalla LCD retroiluminada
  • Teclas de función con capacidad de parametrización
  • Interfaz MPI
  • Soporte de idiomas multilingües
  • Operación y planificación de proyectos amigable
  • Indicador LED de estado (CC 03)
  • Diseño compacto

Detalles técnicos

  • Tamaño Línea Display
  • 2 x 20
  • Nombre CPU
  • PLC CPU
  • Velocidad CPU
  • x Nº
  • RAM
  • x Nº
  • Ampliación externa
  • x Nº
  • Interfaz
  • x Nº
  • Sistema operativo
  • x Nº
