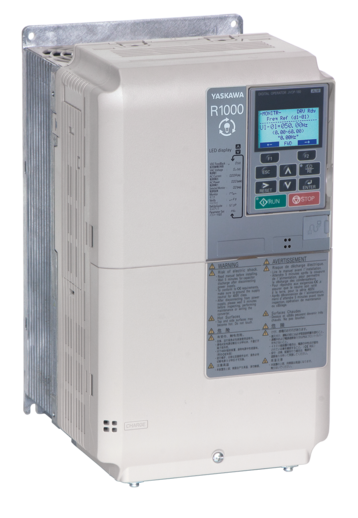

Serie R1000
CIMR-RC4A0014FAA
Unidad regenerativa
Perspectiva general
La nueva unidad regenerativa de Yaskawa R1000 con conmutación de bloque es una alternativa ecológica y sostenible para resistencias de frenado. Asimismo, en comparación con las soluciones convencionales, ocupa menos espacio y requiere menor mantenimiento. Adicionalmente, la realimentación a la red de la energía de frenado reduce los costes y protege el medio ambiente.
- Permite el funcionamiento de 4 cuadrantes sin resistencias de frenado
- El reemplazo de las resistencias de frenado ahorra espacio y facilita la instalación
- Como las resistencias no generan calor, se requiere menos refrigeración para el armario de conexiones, con lo que se ahorra energía y se reducen costes
- Allows 4-quadrant-operation without braking resistors
Detalles técnicos
- Potencia de entrada
- 400 V
- Intensidad Nominal de Salida (HD)
- x Nº
- Intensidad Nominal de Salida (ND)
- x Nº
- 50% ED Rated Output Current
- x Nº
- Overload Tolerance (ND)
- 120 % for 60 s
- Overload Tolerance (HD)
- 150 % for 60 s
- Intensidad Salida Motor Máx. (HD)
- x Nº
- Intensidad Salida Motor Máx. (ND)
- 15 kW
- Potencia de entrada de las fases
- 3 fases
- Filtro EMC
- x Nº
- Tipo de motor
- x Nº
- Encoder
- x Nº
- Cumplimiento de estándares
- RoHS, CE, UL, UKCA
- Capacidad regenerativa
- 14 kW
- Temperatura ambiente (Mín.)
- -10 °C
- Temperatura ambiente (Máx.)
- 40 °C
- Temperatura ambiente (Máx.) con desclasificación
- 50 °C
- Humedad Máx. (sin condensación)
- 95 %
- Altitud Máx. (sin desclasificación)
- 1000 m
- Altitud Máx. (con desclasificación)
- 3000 m
- Altura
- 300 mm
- Ancho
- 180 mm
- Profundidad
- 187 mm
- Peso
- 5 kg
- Cooling method
- Air cooling
- Envolvente
- IP20
- Especificaciones Medioambientales
- Standard
- Analog Input
- 3
- Analog Output
- 2
- Digital Input
- 8
- Digital Output
- 4
- Safety Level
- x Nº
- Performance Level
- x Nº
- Torque Control
- Not available
- Transistor de frenado
- External
- Motor Thermal Protection
- Not available
- Max Output Frequency
- x Nº
