RoboPIV - El futuro de las mediciones de flujo óptico

  • Cliente
  • ILA 5150 GmbH

Reto

  • El tiempo del túnel aerodinámico es costoso y debe usarse de manera eficiente
  • La calibración y el reposicionamiento de los equipos de medición lleva demasiado tiempo
  • El sistema de medición necesita ser completamente automatizado pero mantener la flexibilidad

Solución

La Velocimetría de imagen de partículas mide la velocidad y dirección del flujo utilizando un láser de alta potencia y 2 cámaras. Cada vez que se cambia la posición relativa entre el láser y cualquiera de las cámaras, es necesario realizar una nueva calibración intensiva de tiempo.

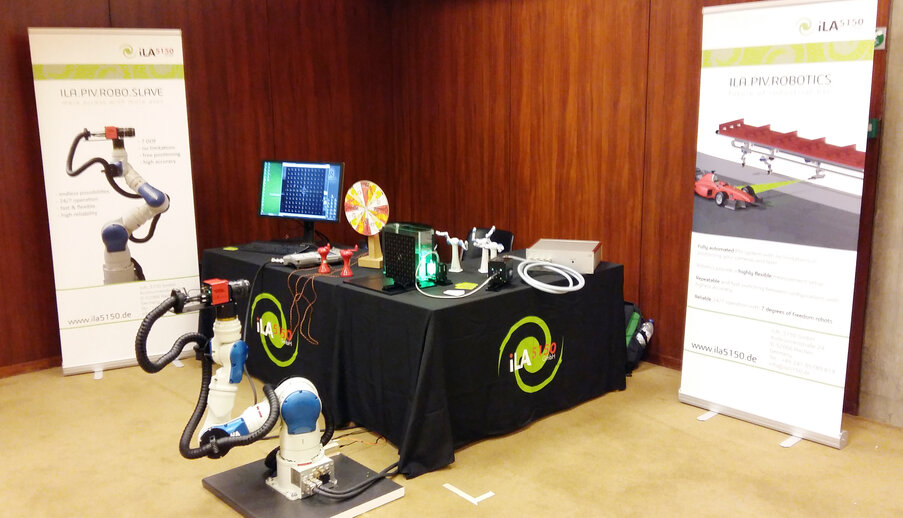

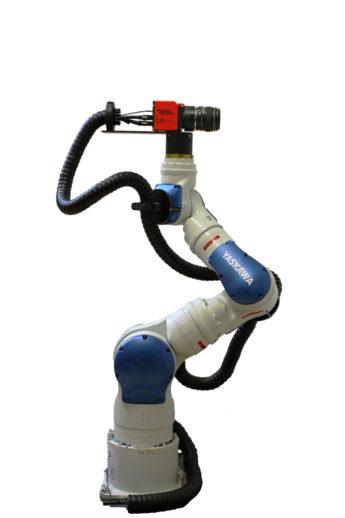

Al montar el láser y las cámaras en 3 robots SIA20, podemos mover todos los componentes de forma sincronizada. De esta manera, el flujo alrededor del automóvil completo se puede medir manteniendo la posición relativa del láser y las cámaras iguales.

El sistema PIV está completamente controlado por el sistema del túnel aerodinámico. La posición de medición es dada por el ingeniero y el resto se realiza de forma totalmente automática: posicionamiento de láser y cámaras, inicio de la adquisición de la cámara, cálculo de datos de velocidad, etc.

Resultado

  • No pierdes el tiempo en el túnel aerodinámico para la calibración.
  • Máxima flexibilidad para la posición de medición
  • El movimiento del robot a alta velocidad reduce significativamente el tiempo de medición
  • PIV se puede usar de manera eficiente en cualquier momento en el túnel aerodinámico
  • Las medidas totalmente automatizadas reducen la mano de obra necesaria
